OGS 3D列印機的四項校正依序為龍門調平、Z 偏移、共振補償及床網校正。

它們分別處理機構平行度、噴嘴與熱床距離、運動共振，以及熱床表面高低差，不能互相取代。

重點摘要

● 第一層問題先確認噴嘴距離、床面狀態及校正，不宜只提高溫度。

● 共振補償需先裝好 ADXL345；測完必須拆下再列印。

● 手動全床校正為 5 × 5 共 25 點；動態床網只掃當次列印範圍。

● 校正後須依各頁面提示儲存，部分項目會重啟 Klipper。

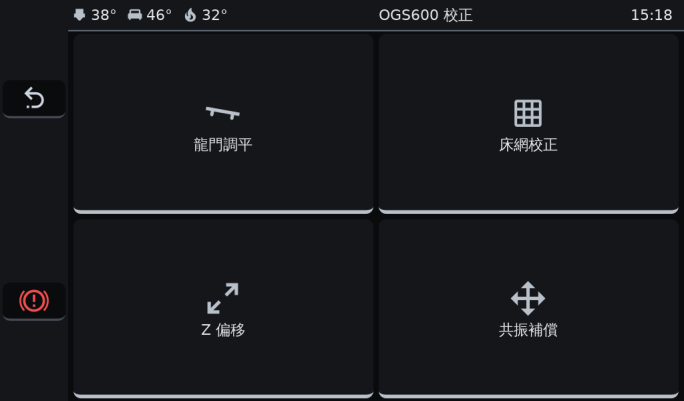

四項校正功能集中於同一頁。

四項校正各自解決什麼問題

龍門調平與 Z 偏移要怎麼做？

龍門調平從「校正 → 龍門調平」啟動，接受確認後由機器自動歸位與探測，手冊記載約需 1–2 分鐘。

Z 偏移則在開始探測後，以「升高噴嘴」「降低噴嘴」配合小步距調整，直到一張 A4 紙在噴嘴下拖動時有輕微阻力。按「接受」後，仍需完成後續儲存確認，設定才會寫入。更換噴嘴或熱床板後應重新執行，操作時不要觸碰運動中的龍門與熱床。

紙張測試是手冊提供的初步校正方式，完成後仍應觀察實際第一層，依材料與床面狀態確認貼合情況。

共振補償為什麼需要 ADXL345？

共振補償又稱 Input Shaper，透過加速度計量測 X、Y 軸共振，再將量測結果用於運動補償。安裝前先關閉加熱並等待噴頭冷卻，依手冊將 ADXL345 固定於指定位置，接上前方 ADXL 插座。

接好後選「自動校準 → 同時測量」，機器會進行振動測試，約 2–3 分鐘。測量時勿碰觸機器；完成後接受儲存並重啟 Klipper，接著先拔接頭，再拆下小板。加速度計不應留在機器上進行一般列印。

床網校正與自動調平一樣嗎？

兩者作用不同。龍門調平處理整體平行度，床網則建立熱床各位置的高度補償。手動全床校正前，手冊建議將熱床加熱到列印溫度，等待約 5 分鐘均溫，再探測 25 點並儲存。

日常列印開始時會執行龍門調平與床網相關流程；動態床網只掃描當次列印範圍。這不代表可以忽略鬆動、髒污或明顯的機構異常，出現異常應先排除原因。

什麼時候需要 PID 校準？

PID 校準用來調整加熱器溫控參數，與幾何校正不同。手冊要求新機，或更換加熱棒、感溫線、熱床後重新校準。機器需處於閒置狀態並關閉機箱門，輸入常用溫度後選「校準 PID」。

噴頭校準可能超過 5 分鐘，熱床約需 10 分鐘。完成後到「維護 → 儲存設定」寫入結果。維護頁應由原廠工程師或受過訓練的人員使用。

常見問題 FAQ

Q1. 換噴嘴後只做床網校正就可以嗎？

A：不夠。手冊要求更換噴嘴後重新做 Z 偏移，並建議完整執行四項校正，以重新確認幾何與運動補償。

Q2. ADXL345 可以一直留在噴頭上嗎？

A：依本手冊的安裝方式，測量完成後應先拔接頭再拆下小板，不要留在機器上列印。

Q3. 床網校正可以完全解決翹曲嗎？

A：不能。床網主要補償床面高低差；翹曲還與材料、溫度、模型幾何及附著條件有關。
