^{3D列印機ATOM3 CURA 4.5版切片軟體使用教學(免費下載)}

^{什麼是CURA切片軟體?}

CURA是一種常見的3D列印切片軟體，它可以將3D模型切片成G-code代碼，並將其傳輸到3D列印機器上進行列印。

CURA是一款功能豐富、易於操作、兼容性好的3D列印切片軟體，主要有幾點優勢：

1. 開源免費：CURA是一個開源軟體，可以免費使用和修改。
2. 多元樣的檔案支援：CURA支援多種檔案格式，包括STL、OBJ、X3D和3MF等，使其更加靈活和適用。
3. 直觀的使用介面：CURA的使用介面非常簡單直觀，易於學習和使用，對新手來說非常友好。
4. 自定義選項豐富：CURA提供了豐富的自定義選項，可以根據需要調整列印參數，從而得到更好的列印品質。

5. 支援多種打印機：CURA支援多種不同品牌和型號的3D打印機，可以滿足用戶不同的需求。


3D列印機ATOM3 CURA 4.5版切片軟體使用步驟

^{步驟1：下載CURA 4.5版}

您可以從Ultimaker網站 👉點擊CURA下載載點 下載CURA 4.5版。

^{步驟2：安裝CURA 4.5版}

安裝CURA 4.5版的過程與安裝其他軟件的過程類似。只需點擊安裝程序並遵循指示進行操作即可。

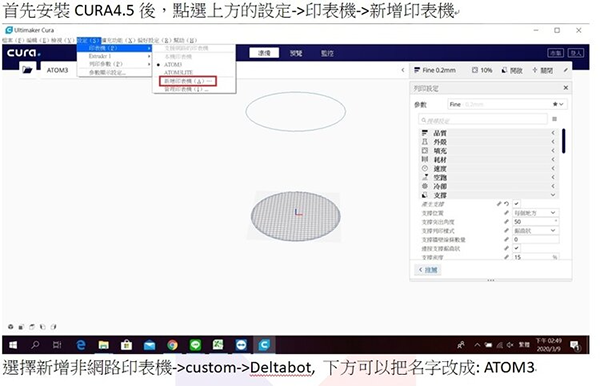

_{安裝CURA 4.5切片軟體}

^{步驟3：連接ATOM3 3D列印機}

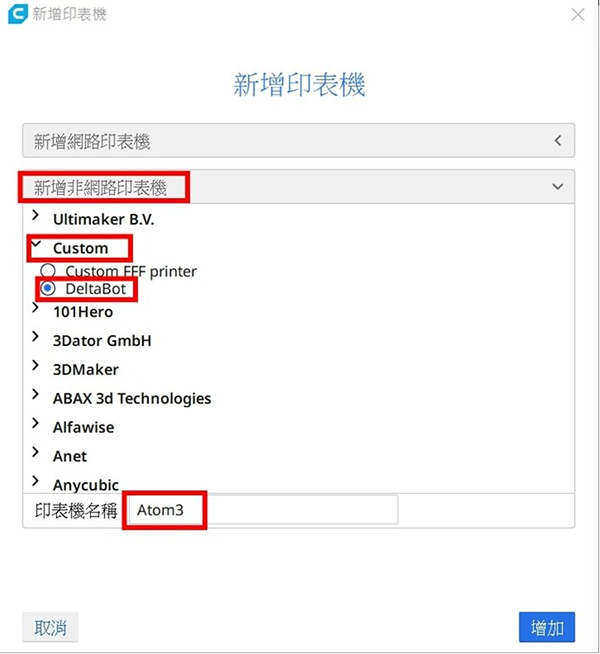

將ATOM3 3D列印機與您的電腦連接。在CURA 軟體中，點選上方設定>印表機>新增印表機。選擇新增非網路印表機>custom>Deltabot，下方可以把名字改成：ATOM3。

_{安裝CURA 4.5切片軟體後選擇設定3D列印機}

^{步驟4：修改印表機設定}

在CURA 軟體中，點選上方設定>印表機>ATOM3，會出現下方視窗，先選擇上方的啟用，在選擇上方印表機設定。並把寬改成270mm，深270mm，高340mm。

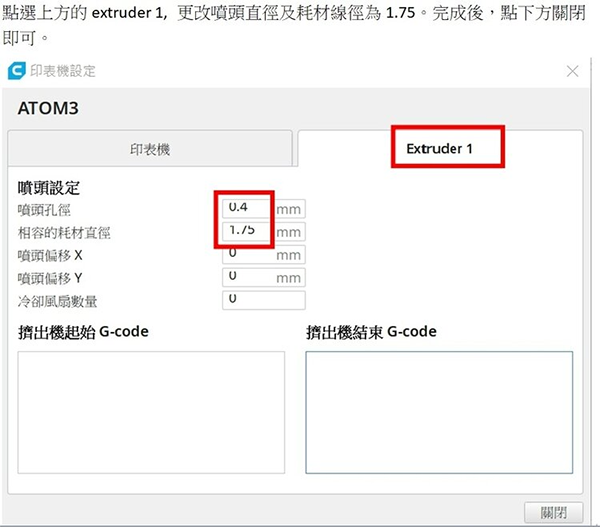

點選上方的extruder1，更改噴頭直徑及耗材線徑為1.75。完成後，點下方關閉即可。

_{3D列印機ATOM3使用cura4.5版教學更改列印噴頭尺寸設定}

^{步驟5：匯入檔案至CURA}

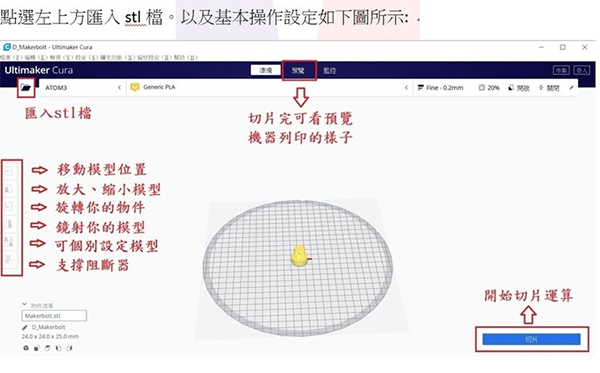

點擊左上角的"文件"，然後點擊"打開文件夾"。找到您要打印的模型文件(stl檔)並打開它。

_{3D列印機ATOM3使用cura4.5版基本操作}

^{步驟6：設置列印參數}

在CURA 4.5版中，您可以從右上方選擇基本設定、高階設定或是專家設定。再設置各種列印參數，例如層高、填充密度、支撐結構等。常用expert專家設定，這部分達億3D來談談一些3D列印的參數調整!

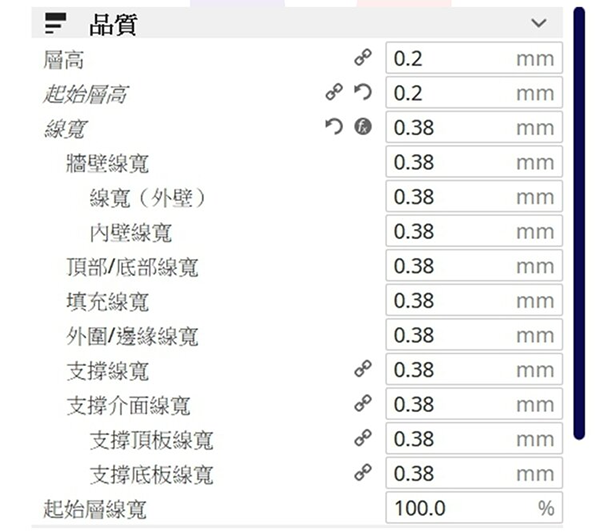

_{3D列印機ATOM3使用cura4.5版列印品質設定}

常見的調整內容有幾項，主要會關係到3D列印的品質、填充物內容、耗材、列印數度、支撐結構.....等等項目。

首先來提，關係到列印品質的參數：

• 品質

1. 層高：是指3D列印時每一層材料的高度，通常用毫米（mm）來表示。層高的大小直接影響到列印的解析度和列印速度。層高越小，列印出來的物體解析度越高，但列印時間也會越長。相反，層高越大，列印速度越快，但列印出來的物體的解析度就會降低。因此，層高的選擇需要平衡解析度和列印速度的需求，通常根據列印的物體大小、細節等因素進行調整。一般而言，層高的範圍為0.05mm到0.3mm(0.05mm到直徑噴頭一半)之間，但這取決於3D列印機的型號和耗材的種類。
2. 壁厚：指3D列印物體的牆壁厚度，通常用毫米（mm）來表示。壁厚的大小直接影響到物體的強度和質量。另外，壁厚也會受到列印機的型號和耗材的種類等因素的影響，因此需要根據列印機的特性和耗材的特點來選擇合適的壁厚。一般而言，若噴頭直徑為0.4mm，壁厚設定為0.8mm(壁厚設定範圍為0.8mm到1.2mm之間)，但也可以根據物體的需求進行調整。需要注意的是，壁厚太薄會使物體脆弱易碎，壁厚太厚可能會導致印刷出的物體表面不平滑，影響外觀質量。
3. 頂部厚度/底部厚度：在3D列印中，頂部厚度和底部厚度是指物體頂部和底部的層數，用來決定物體的表面質量和強度。一般而言，設定較厚的頂部和底部可以增加物體的穩定性和堅固度，避免因為層與層之間的空隙而產生裂縫。一般來說，頂部和底部的厚度設置通常是相同的。
4. 列印薄壁：以往只會列印比噴頭直徑大的線條，會忽略比噴頭直徑小的物件。如下圖線條為0.4mm，另一邊是0.2mm。啟動列印薄壁的話，則會把0.2mm的線也強迫列印，只是印出來的線條還是為線材粗細的0.4mm。
5. 水平擴展（Horizontal Expansion）：是指在3D列印中，物體因為模型收縮關係導致列印成品和物體有所公差，若透過水平擴展將物體的大小擴展一定的比例，通常是以毫米為單位。就可以用來解決物體精度不足或大小不夠的問題，同時還可以增加物體的接觸面積，從而提高物體的穩定性和粘附性。設定正向的值增加X/Y向大小，而負向則減少X/Y向大小。
6. 啟用燙平：燙平是為了讓模型的最上層表面有更平滑的效果，所以噴頭會再加熱的狀態下，不吐料的磨過物件表面。
7. Z接縫補齊：在3D列印過程中，由於每層的開始和結束點需要連接，會在物體的某個位置出現明顯的接縫或痕跡。有幾個設定選項可以調整：

• 使用者指定：可以在下一個選項自行決定要在哪個點上升。
• 最短(Shortest)：每一層會從上層的同一個點開始印製，至社做快速的方法，但是會有明顯一條接縫點。
• 隨機(Random)：每一層從隨機的地方開始列印，但這會增加噴頭移動的距離和次數，會花較長時間，也容易造成表面不平整。
• 最尖銳的轉角：會盡量上升點再模型轉角處。

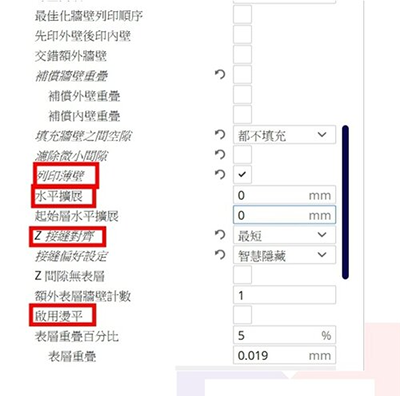

3D列印機ATOM3使用cura4.5版 薄壁、水平擴展、燙平設置

• 填充

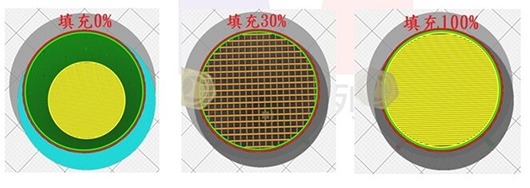

1. 填充密度：即在物體外殼和內部支撐結構之間填充的材料密度。填充密度越高，物體越堅固但也越重；填充密度越低，物體較輕但也較不堅固。若設定0%=空心，設定100%=實心。
2. 漸進填充步街數：使用漸進填充，讓填充不再整體一致，而是在底部會比較少，再接近頂層時才會變比較多。這樣可以節省一些列印的耗材以及時間，也可以避免頂部因為支撐太少而頂面破洞。

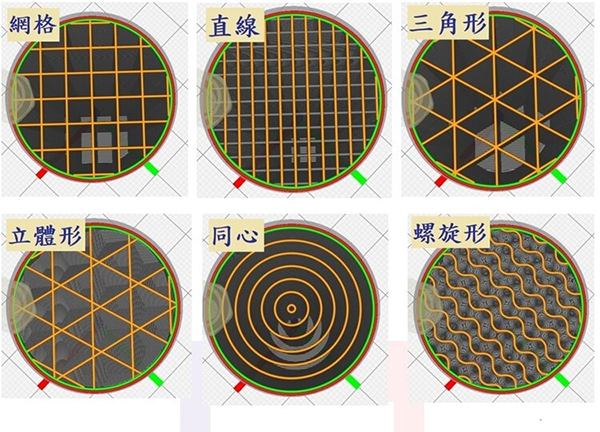

3. 填充樣式：是指3D列印物體內部填充物的排列方式，可以在切片軟體中進行設置。填充樣式的選擇取決於所需的物體堅固程度、重量和列印速度。以下是一些常見的填充樣式：

_{FDM的3D列印填充密度效果}

_{cura4.5版常見的樣式種類}

• 網格填充：最常見的填充樣式之一，使用交錯的線條形成網格狀結構，可以提供良好的堅固性和穩定性。
• 直線填充：填充線以直線方式排列，可以在列印速度和填充密度之間取得一個平衡，適合列印大型物體。

• 三角形填充：使用三角形狀的填充結構填充物體，可以提供均勻的支撐結構和良好的堅固性。


• 立體型填充：使用立體狀的填充結構填充物體，可以提供更堅固的支撐結構，適用於列印需要更高堅固性的物體。

• 同心圓填充：使用同心圓的填充結構填充物體，可以在提供良好支撐的同時減少物體的重量。

• 螺旋型填充：使用螺旋狀的填充結構填充物體，可以在提供足夠支撐的同時減少物體的重量，適用於列印輕量化的物體。

• 耗材

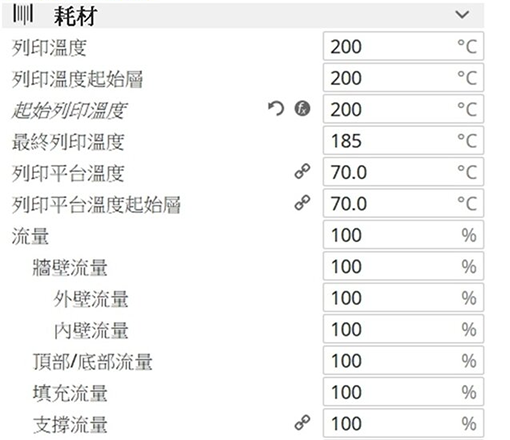

_{3D列印機ATOM3使用cura4.5版耗材設定}

1. 耗材溫度：是指3D列印機在列印過程中所需的溫度，不同的耗材需要不同的溫度，此溫度就依照您的耗材做設定。耗材的溫度對列印品質、列印速度、列印成功率等方面都有影響，需要根據耗材的特性進行調整。
2. 起始列印溫度：起始列印溫度是指列印開始時，3D列印機所設定的初始溫度。這個溫度通常比耗材所需的最低列印溫度稍高一些，建議是一定要同你的列印溫度，以確保耗材能夠順利地流動和粘附到建造平臺上。
3. 最終列印溫度：最終列印溫度是指列印完成時，3D列印機所設定的最終溫度。這個溫度通常比起始列印溫度稍低一些，以避免列印品質受到過熱的影響，若模型具有尖頂時，降低一點溫度會比較佳。
4. 啟用回抽：啟用回抽是一種功能，可以在3D列印機停止輸送耗材時，將耗材輸送機滑動回一定距離，通常建議勾取，以避免耗材在停止輸送時產生過熱現象，從而導致列印品質下降。
5. 回抽距離：回抽距離是指在啟用回抽功能時，耗材輸送機向後移動的距離。這個距離常態會先設5mm，再需要根據耗材的特性和列印機的設置進行調整。
6. 回抽速度：回抽速度是指在啟用回抽功能時，耗材輸送機向後移動的速度。這個速度常態會設70mm，再根據耗材的特性和列印機的設置進行調整，過高的速度可能會影響列印品質。

• 速度

1. 列印速度：列印速度是指3D打印機在進行列印時，打印頭移動的速度。這個速度通常是以mm/s或者mm/min的速度單位來表示的。如果機器的精度不夠高，列印速度太快也會導致偏移，進而影響打印品質。需要平衡列印速度和打印品質，以確保最佳的效果。
2. 填充速度：控制填充物充填時的速度，因為在內部印的醜一點也沒關係，所以速度可以設較快。
3. 牆壁速度：控制物體的外牆速度，因會影響外型表面，通常速度會設定比填充速度慢。
4. 頂部/底部速度：控制頂部和底部層的速度，速度會設定較慢，以確保列印物的黏著度和表面質量。
5. 支撐速度：控制支撐物的速度，支撐速度可以略快於打印速度，以不倒塌為主。但不建議設定得太快。如果您發現支撐物不穩定或容易倒塌，可以試著降低打印速度或稍微降低支撐速度，以提高支撐物的穩定性。
6. 起始層數度：制3D列印機的起始層高度，通常設定較慢，以確保好的黏附力和品質。
7. 啟用加速控制：啟用加速控制可使列印頭在轉彎時減慢速度，減少列印時的搖晃，從而使表面更加平滑和漂亮。
8. 啟用加加速度控制：啟用加加速度控制可使列印機在加速和減速時更加平滑，減少列印時的振動，提高列印質量，因此會設地較慢一點。

• 空跑

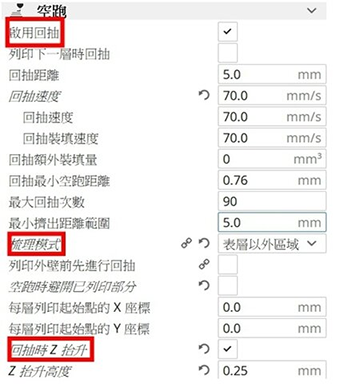

_{3D列印機ATOM3使用cura4.5版空跑設定}

1. 梳理模式：則是在移動時盡量避免經過已經列印的區域，通常選擇所有，以減少不必要的空跑移動，提高列印效率。
2. 空跑時避開以列印部分：則是在移動時避開已經列印的部分，通常選擇開啟，避免對已經列印好的部分造成損害。
3. 空跑避開距離：則是設定在空跑前必須移動的最短距離，通常會設定比噴頭直徑大一點，以避免過於頻繁地進行空跑。
4. 回抽時Z抬升：則是設定在進行空跑時，列印頭是否需要抬升一定高度以避免碰撞已經列印的部分，但建議不要打開，否則列印時間會變很長。

• 冷卻

1. 開啟列印冷卻時：通常依照你的列印耗材決定是否開啟。有時候步開啟反而會導致喉管過熱，因此要特別注意。
2. 最短單層列印時間：通常會影響到整個列印的時間，因為每一層都需要一定的時間來完成，如果單層的列印時間很長，那整個列印的時間也會很長。單層如果過小，列印時間太快就完成，則容易導致下層倒塌，通常會稍微調高一點。

• 支撐

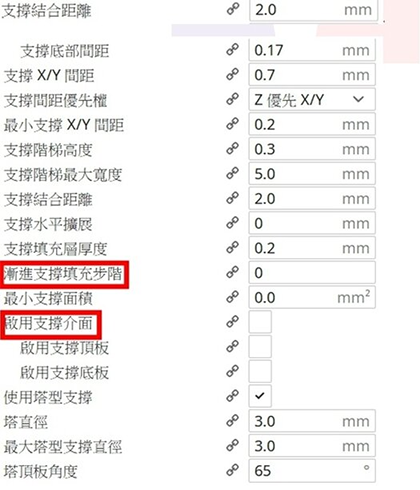

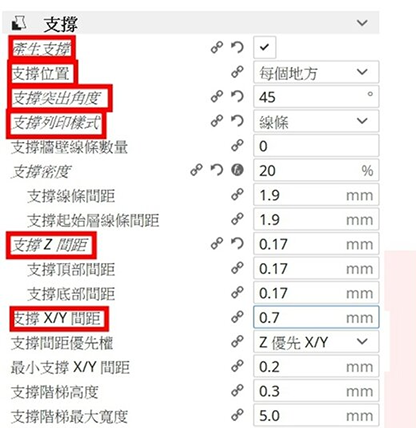

_{3D列印機ATOM3使用cura4.5版支撐設定}

_{3D列印機ATOM3使用cura4.5版支撐設定(漸進支撐填充步階、啟用支撐介面)}

1. 產生支撐：啟用則自動生成支撐的功能
2. 支撐位置：每個地方(任何有懸空地方長支撐)。接觸列印平台(模型外圍懸空長支撐)
3. 支撐突出角度：設置支撐的角度，即從哪個角度開始生成支撐。依照機器不同而設定，通常設45度。如層高設的越低，則角度可以設越高。
4. 支撐列印樣式：設置支撐的填充樣式，例如網格、三角形、直線等等。
5. 支撐密度：跟以往一樣決定支撐材的多寡。

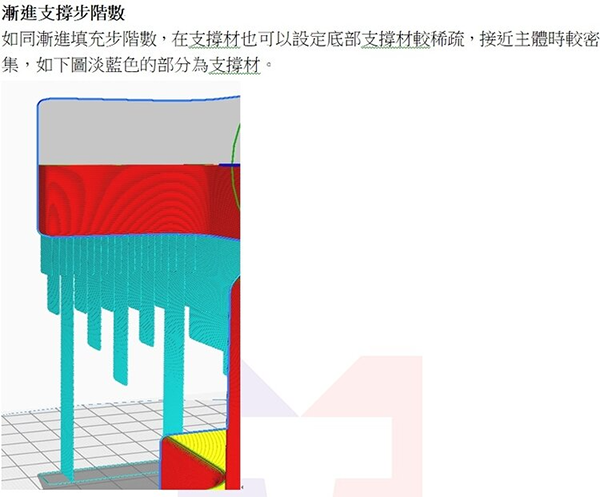

6. 漸進支撐填充步階：跟上方漸進填充是一樣的意思，支撐材也可以設定底部支撐材較稀疏，接近主體較密集。
7. 啟用支撐介面：設置支撐的填充樣在支撐和模型表面之間生成一層介面，讓主體間根支撐材中間多印一層保護主體的支撐物，讓主體噢支撐材相黏的部分是平的，可以減少支撐對模型表面的影響，使得支撐容易拆卸、表面較不容易出現太多支撐材痕跡。如果是雙噴頭機器很適合使用。



_{漸進支撐步階數 示意圖}

Z接縫啟用支撐 示意圖

• 列印平台附著

列印物品與列印平台之間的黏附程度。若列印物品無法良好附著於列印平台上，則可能導致列印失敗、列印品質不佳，甚至可能導致列印物品脫落而損壞。

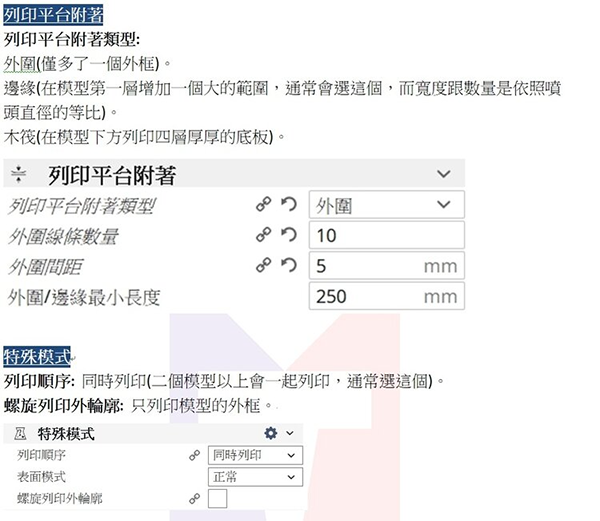

_{3D列印機ATOM3使用cura4.5版平台附著}

• 列印平台附著類型有：外圍(僅在物件外面多了一個外框)、邊緣(在模型第一層增加一個大範圍)、木筏(在模型下方列印四層厚厚的底板)

通常會選擇邊緣，而寬度跟數量設定依照噴頭直徑的等比，以確保附著良好且均勻。

例如，對於使用 0.4mm 直徑噴頭的打印機，可能會將邊緣的寬度設定為 0.8mm，數量設定為 3 條。這樣可以幫助打印物品時更好地附著在平台上，同時減少打印過程中的變形和失敗率。

• 特殊模式

1. 列印順序：同時列印(兩個模型以上會一起列印，通常會選擇這個)。
2. 螺旋列印外輪廓：只列印模型外框。

^{步驟7：導出G-code代碼}

當您完成參數設置後，可以點擊底部的"導出G-code代碼"按鈕。CURA 4.5版將為您生成一個G-code代碼文件，其中包含所有必要的列印信息。

^{步驟8：將G-code代碼複製到USB}

插入USB至電腦中，並確認電腦已識別該USB，選擇USB卡為儲存路徑，並確認檔案名稱及格式為.gcode，並將檔案複製到USB中。

^{步驟9：開始列印}

將USB插入ATOM3 3D列印機中，然後打開機器。在ATOM3 3D列印機的菜單中，選擇USB選項。您應該可以看到USB中的文件列表。選擇您剛剛複製到USB中的.gcode文件，然後開始列印。

以上是使用ATOM3 3D列印機和CURA 4.5版的教學。希望對您有所幫助！
